GHIBLI 4 - 5 - 6 ELITE

  • OPIS PROIZVODA
  • DIMENZIJE
  • TEHNIČKE KARAKTERISTIKE
  •

To su uređaji sa zatvorenim krugom izgaranja u odnosu na grijani prostor i rade na principu prirodne cirkulacije toplog zraka.


Odvod dimnih plinova je pomoću ventilatora koji se nalazi iznad kruga za izgaranje. Idealni su za zagrijavanje soba, ureda te dozvoljavaju samostalno zagrijavanje prostoriju po prostoriju.
Komora za izgaranje i izmjenjivač topline izvedeni su patentiranim sistemom s cijevima sa zakrilcima. Ima veliku površinu za toplinsku izmjenu što omogućuje visoki učinak.


Plamenik je atmosferski s niskom emisijom NOx, plamen je aksijalan, a koristi se zemnim ili tekućim plinom.
Ima automatiku za komandu i kontrolu rada. Paljenje je elektronički bez pilota plamena, a očitavanje plamena je pomoću ionizacijske sonde. Granični sigurnosni termostat u slučaju pregrijavanja uređaja prekida dotok plina na plamenik. Za distribuciju zagrijanog zraka u prostoriju koriste se tangencijalnim ventilatorom za model 4, dok se za modele 5-6,  koristi centrifugalnim dvobrzinskim ventilatorom. Uključenje ventilatora regulira termostat ovisno o temperaturi izmjenjivača. Uređaji serije GHIBLI se isporučuju s koaksijalnim cijevima fi 65 mm za usis/odsis, za širine zida do 40 cm. te zaštitnom rešetkom. GHIBLI-jem se može upotpuniti već postojeće postrojenje, ili povećati ga kako bi se zadovoljile nove potrebe. Idealan je za domaćinstva, vikendice, urede, trgovine, laboratorije.



GHIBLI ne zahtjeva velike građevinske zahvate. Kaloriferom GHIBLI zagrijavanje je samostalno na željenu temperaturu u željenom i potrebnom vremenu, to jest, prema vlastitim željama i navikama. GHIBLI su projektirani i proizvedeni korištenjem visoke tehnologije. Izbor najboljih materijala i konstantna istraživanja kvalitete čine ga sigurnim i pouzdanim uređajem.



Ovaj sistem po normi ne zahtjeva ventilacijske dovode zraka potrebne za izgaranje, jer je sistem zatvorenog tipa. Rješenja za odvod dimnih plinova mogu se izvoditi pomoću razdjeljivača. Tada se radi o odvojenim cijevima za dovod zraka za izgaranje i odvod dimnih plinova koji mogu pojedinačno svladavati dužine do 3 metara. Pomoću koljena od 90° odvod i dovod mogu se izvoditi bočno, ali treba voditi računa da svako koljeno smanjuje dužinu cijevi za 50 cm.





Kućište uređaja je izrađeno od čeličnog lima zaštićeno epoksidnim lakom,  obojeno u boji slonovače, bočne stranice su od nylona otpornog na toplinu. Obje rešetke za usis i za izbacivanje zraka, nalaze se na donjem i gornjem dijelu kućišta.





Na prednjoj strani uređaja nalazi se komanda ploča koja se sastoji od:

  • prekidača za uključenje/isključenje
  • tipke za izbor brzine ventilacije (za modele 5 i 6)
  • tipke za deblokadu kontrolnog komandnog uređaja plamenika
  • signalnog leda za označavanje stanje blokade (crveni) i uključenja plamenika (zeleni)
  • ručice termostata
  • plastične pločice koja se odstranjuje u slučaju ugradnje digitalnog programskog sata.



Na zadnjem dijelu uređaja se nalaze:
  • priključak za dovod zraka za izgaranje i odvod dimnih plinova.
  • otvori za pričvršćivanje uređaja na zid
  • otvor za elektropriključke.

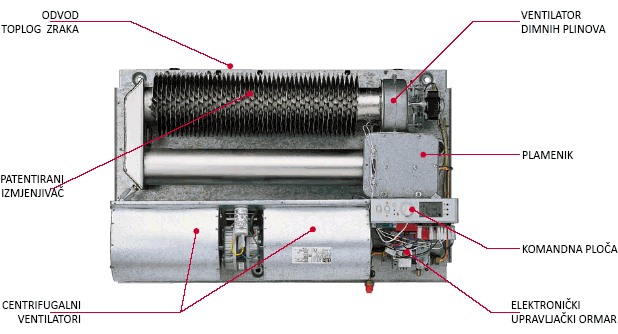

U unutrašnjosti uređaja se nalaze:
  • komora za izgaranje i specijalni izmjenjivač topline s ventilatorom za izbacivanje dimnih plinova.
  • atmosferski plamenik s elektrodom paljenja i elektrodom pilota plamena.
  • Tangencijalni ventilator za model Ghibli 4, a centrifugalni s duplim okretanjem i centralnim motorom za modele Ghibli 5 i 6
  • Komandni termostat ventilatora i sigurnosni termostat
  • Električna ploča s automatikom plamenika, plinski dio, sobni termostat i kablovi.











KLASIFIKACIJA APARATA
Aparati su klasificirani kao: kaloriferi toplog zraka na plin s atmosferskim plamenikom u krugu izgaranja.



1. Kategorija II 2H3+

Plinski kalorifer toplog zraka, prilagođen je za rad na zemni, gradski i tekući plin.



2. Tip C12

Komora za izgaranje je izolirana -  što znači da su dovod zraka za izgaranje i odvod dimnih plinova odvojeni od grijanog prostora. Dovod zraka za izgaranje i odvod dimnih plinova su montirani na istoj strani.



3. Tip C52
Komora za izgaranje je izolirana – što znači da su dovod zraka za izgaranje i odvod dimnih plinova odvojeni od grijanog prostora. Dovod zraka za izgaranje i odvod dimnih plinova su montirani na različitim stranama.
