Uvjereni smo će budućnost obvezatne politike „Ušteda energije i obnovljivi izvori energije“ biti električna kuća bez potrebe za plinom.
U tom kontekstu, klimatizacija pomoću toplinske pumpe zrak/voda s direktnom izmjenom predstavlja najbolje rješenje za energetsku kvalifikaciju postojećih zgrada ili za one koje se tek trebaju projektirati.
Patent HUB RADIATOR (HR) pomoću struje omogućava proizvodnju sanitarne vode, grijanja i eventualno kondicioniranje na jednostavan i funkcionalan način uz velike uštede i maksimalan komfor.
Boraviti u kući gdje je montiran HUB RADIATOR znači razvijati vlastiti život u zdravoj, sigurnoj i eko kompatibilnoj okolini, jer se koristi obnovljivim izvorima energije.
U električnoj kući toplinska energija se uz malu potrošnju proizvodi iz toplinske pumpe (t.p.) zrak-voda koja dobiva toplinu iz vanjskog, od sunca zagrijanog zraka i to gratis. Ideja vodilja ovog novog proizvoda je energetska ušteda koja se dobiva korištenjem rashladnog termodinamičnog ciklusa s direktnom izmjenom rashladnog medija/voda. Više od 75% energije koju toplinska pumpa koristi je besplatna i neograničena jer se dobiva od sunca, a akumulirana je u okolini. Sa samo 24% električne energije HUB RADIATOR može pružiti optimalan komfor u ljetnom i zimskom periodu, pa je čak i Europska unija prihvatila toplinsku pumpu (t.p.) kao jedan od najefikasnijih sistema za postizanje visoke energetske uštede, tako da ih se smatra uređajima s malom potrošnjom transformirane energije iz obnovljivih izvora. Europska direktiva Res od 23.04.2009. govori o tome da toplina preuzeta pomoću toplinske pumpe iz okolnog zraka predstavlja OBNOVLJIVU ENERGIJU.
Dva su osnovna elementa ovog patenta:
1) Vanjska jedinica s elektroničkom kontrolom za proizvodnju toplog - hladnog zraka za sanitarnu vodu je kompaktnih dimenzija, ima visoku energetsku učinkovitost, nizak nivo buke i lako se montira.
Navedene jedinice su projektirane na softwerskom djelu za rad sa zaokretnim cijevima od bakra s direktnom izmjenom i visokom provodljivošću, a nalaze se uronjene u tehničkoj vodi.
Takvim sistemom, učinci se poboljšavaju, kondenzacija je efikasnija i kraća u odnosu na klasične sisteme, te se smanjuje potrošnja električne energije.
2) Radijatori tople vode H.R., uz visoki učinak, tehničku i sanitarnu vodu drže potpuno odvojene te one uvijek cirkuliraju u odvojenim sistemima. U trenutku uključenja, spremnik koji radi s otvorenim sistemom popunjava se tehničkom vodom koja se koristi u fazi „grijanja“ na direktan način, dok se „sanitarna voda“ koristi na indirektan način pomoću zaokretnih cijevi (serpentinski izmjenjivač). Tehnička voda se koristi kao medij između izvora ubačene energije (INPUT) i korištenja grijanja i sanitarne vode (OUTPUT).
Sadržaj radijatora je od 125 L kod standardnog modela, 250 L kod modela BIG s duplom akumulacijom i 300 L kod modela BIG ONE s jednom akumulacijom.
Na taj se način, kombiniraju prednosti instant bojlera s onim koji ima spremnik s inercijalnom akumulacijom.
Zahvaljujući specijalnoj izradi bakrenog kruga s direktnim izmjenjivanjem rashladnog medija/voda, a koji je direktno spojen na vanjsku jedinicu te kruga za sanitarnu vodu s metodom FIRST IN – FIRST OUT, postiže se maksimalan učinak i higijena uz elimininaciju problema legionarske bolesti.
Energetska ušteda se garantira duplom izolacijom debljine 43 mm koja omogućava (s maksimalnom unutarnjom temperaturom od 58°C i vanjskom od 20°C) minimum gubitaka.
Izrada i smještaj izmjenjivača u patentiranom spremniku je koncepcijski izvedena kako bi se dobio visoki stupanj slojevitosti i visoki stupanj proizvodnje sanitarne tople vode.
Kod velike potrošnje sanitarne vode preporuča se paralelna ugradnja 2 spremnika (vidi modele BIG i BIG ONE).
Velika efikasnost HR-a može se povećati korištenjem sistema HUB RADIATOR SOLAR koji se isporučuje s mogućnošću kombinacija ili s ugrađenim spremnikom za akumulaciju.
Druga važna specifičnost je ta da se spremnik tople vode HR može spojiti na manje peći ili kotlove na biomasu. Patentirani HUB RADIATOR danas predstavlja najinovativnije fleksibilno rješenje na području grijanja i proizvodnje sanitarne tople vode.
Ovaj novi sistem proizvodi toplu sanitarnu vodu pomoću toplinske pumpe s prosječnim COP-om iznad 4,3 godišnje.
HUB RADIATOR koristi rashladni medij (R410A) koji promjenom stanja i ciklusa kompresije i ekspanzije prenosi toplinu iz vanjskog zraka direktno u akumulacioni spremnik.
Takav otvoreni sistem nudi mogućnost uzimanja obnovljivog izvora energije iz zraka uz potrošnju od ¼ električne energije potrebne za zagrijavanje vode klasičnim električnim bojlerom.
Serijski se isporučuje električni back up, tj. pomoćni elektro grijač.
Po posebnoj narudžbi može se dobiti i odgovarajući unutarnji izmjenjivač koji omogućava dinamičnu direktnu proizvodnju topline koja se ubacuje u prostoriju pomoću trobrzinskog ventilatora.

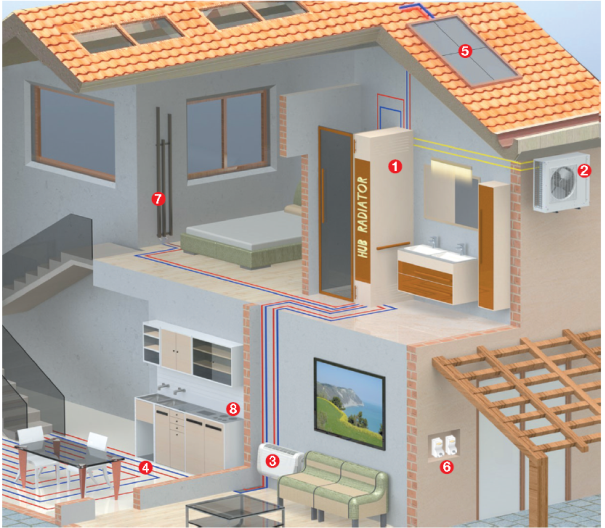

Male dimenzije omogućavaju njegovu ugradnju tako da bude vidljiv ili ugrađen u zidu (vidi sliku)
TOPLINSKA PUMPA KAKO JE IZRAĐENA I KAKO FUNKCIONIRA:
1. ISPARIVAČ vanjski zrak daje toplinu rashladnoj tekućini koja isparava
2. SLOJNI ELEMENT ekspandira tekućinu te joj smanjuje temperaturu
3. KOMPRESOR komprimira plin i tako mu povećava temperaturu
4. KONDENZATOR vode ustupa toplinu uz grijanje u fazi kondenzacije
ENERGETSKA USPOREDBA HUB RADIATOR-a I KLASIČNOG SISTEMA (na plin) Za svaki kW primarne potrošene energije toplinska pumpa ima učinak za više od 4 kW toplinske energije te korisniku daje COP koefijent za više od 400%. Dok je učinak dobrog plinskog grijača cca. 99%.
To nam govori da plinski grijač koristi više primarne energije dok toplinska pumpa posljednje generacije učetverostručuje konačni energetski učinak. |
